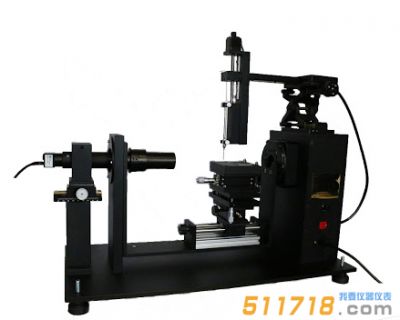

CA-100B接觸角測量儀全自動進樣器，全自動計算，大行程，人性化設計，保證結果的高重復性和穩定性。含配套軟件。

CA-100B接觸角測量儀產品簡介：

CA-100B接觸角測量儀采用全自動進樣器,全自動計算接觸角,含配套軟件,軟件自動選取三相交合點，也可以手動選取交合點，

可以對采集圖片進行二值化處理，以達到數據更清楚的效果。

具有標準水滴角校正,可測試靜態接觸角/動態接觸角(前進角后退角)人性化設計，保證結果的高重復性和穩定性。

CA-100B接觸角測量儀產品特點：

. 儀器整體機械結構采用全金屬鋁合金材質，堅固耐用;部件模塊化設計，方便用戶的分拆與拼裝，滿足用戶不同精度需求。

. 螺紋式可調四角平臺。方便用戶放在任意不平整平臺，都可任意調整，保證液滴平臺的水平。

. 獨特的相機固定支架，較寬的前后伸縮距離;人性化的聚四氟環形相機外殼，防止前后移動刮傷相機;

. 六角螺釘的緊固結構，方便用戶緊固相機，防止拍照的抖動。

. 人性化的滾珠絲桿以及導軌技術，保證液滴平臺前后移動以及左右移動的快速性，又兼顧移動精度，手動移動精度誤差0.01mm;

. 寬廣的移動空間，前后可調節移動范圍高達80mm，方便用戶移動相機和樣品臺到一個zui佳位置。

. 可調水平式樣品載物臺，方便用戶調整樣品臺至水平狀態。

. 微量進樣器滴定方式，精度為0.005uL;刻度清晰，使用方便;配置針頭鎖定結構;可選不銹鋼、聚四氟乙烯等多種材質針管，滿足用戶材料不同需求。

. 寬廣的液滴進樣器上下移動距離，上下可調整范圍高達60mm。

. 背光源采用LED冷光源技術，亮度連續可調，液滴輪廓清晰可見;無發熱，避免長時間檢測，液滴受熱蒸發。

.  相機采用高性能工業數字攝像機，具有高分辨率、高精度、高清晰度、色彩還原好、低噪聲等優點，

. 采用USB2.0標準接口，直接連接使用，無拔插，使用非常方便;

. 鏡頭采用高分辨率工業連續放大鏡頭，光學放大倍率為0.7-4.5X;相機zui高分辨率2048*1536,25幀/秒的傳輸速度，

. 用戶可選300萬，500萬更高分辨率的相機，100幀-300幀/秒的高速傳輸相機。

. 提供校正功能，可用標準樣品校正儀器

. 具有錄像功能。

. 可通過一液法，二液法測試固體表面自由能。

CA-100B接觸角測量儀技術參數：

1. 分辨率：0.01°

2. 測試精度：0.1°

3. 接觸角測試范圍：0°-180°

4. 平臺參數：

a) 樣品臺水平X移動：手動行程100mm;

b) 樣品臺水平Y移動：手動行程 80mm;

c) 樣品臺上下Z移動：10mm 精度：0.01mm;

d) 可調式水平樣品平臺大?。?0mm*80mm

5. 進樣控制參數：

a) 全自動進樣裝置，包含一套高精度滾珠絲桿推進控制系統和一套高細分步進電機控制系統;

b) 支持用戶自編程實現滴加或吸取任意自定義樣品量，抓拍一張照片的功能;

c) 進樣精度：0.005uL，單次加樣量可控(0.005uL-100uL)、連續加樣進樣速度可控(0.005uL -100uL/min);

d) 微量進樣器：100uL;

e) 配置針頭鎖定結構;

f) 進樣器上下Z移動：手動進樣行程60mm，精度0.01mm;

6. 水平調節：

a) 水平腳調節整體平衡;

b) 平臺水平微量調節：調節范圍10mm，精度0.1mm.

7. 光源：可調亮度單色冷光LED光源

8. 鏡頭：工業連續放大鏡頭0.7-4.5X

9. 相機：

a) 工業級彩色USB2.0攝像機或選擇同類型1394接口相機;

b) 高清晰標準BMP圖片格式保存，無圖像編寫或AVI視屏格式輸出

c) zui高清晰圖片分辨率：2048*1536(標準BMP格式);(如有更高要求，請選擇300w像素、500w像素或更高清的攝像機)

d) 圖片采集速度：15幀-40幀/秒;(如有更高要求，可定制可選擇100幀 ，200幀，300幀或更高1000幀)

f) 具有錄像功能

10. 測試固體表面能功能：

a) 一液法、Owens二液計算法計算表面自由能

b) 測量范圍：0.01mN/m-2000mN/m

c) 精度：0.01mN/m

11. 測試表面張力功能：

a) 測量原理：懸滴法，可觀察液滴形狀尺寸，真實液滴輪廓分析法，自動滴樣，自動分析表面張力以及液滴各種幾何尺寸。

b) 測量范圍：0.01mN/m-2000mN/m

c) 精度：0.01mN/m

12. 具有軟件著作權的接觸角分析系統,強大的自動分析功能，zui大限度降低人為因素而導致的誤差：

a) 可測試靜態接觸角，動態接觸角(前進角，后退角，傾斜角、滾動角);

b) 自動尋找氣固液三相結合點：自動尋找固體、液體分界面;

c) 提供量高法、單圓擬合法、雙圓擬合法、真實液滴輪廓法等方法，自動計算左右兩邊接觸角、平均接觸角，無需人工操作;

d) 提供平面樣品、粗糙平面樣品、凹面樣品、凸面樣品多種平面模型計算方式;

e) 提供多種測試采集模式：單次測量、連續測量(連續采集X張、連續采集X秒)、客戶自定義變成等多種模式，多種采集模式可以按照需要組合。

f) 強大的數據庫數據管理方式，方便用戶分門別類的保存數據，并可任意導出圖片和數據，格式有excel、pdf、xps、輸出至打印機等多種格式。

g) 提供圖像處理功能：二值化閾值處理、輪廓處理等多種模式;

h) 具有接觸角高精mi校準功能，全量程校正，任意點接觸角可矯正，提高設備的準確性。

i) 接觸角數據取得方式：全自動測值和人工修改相結合。一鍵式“測試”按鈕，軟件連續自動拍照-尋找三相敏感點-計算左右接觸角值-顯示計算結果，整個過程無須人工干預，zui大限度降低人為因素影響。

13.儀器整體結構中包含多維運動調整模式。
