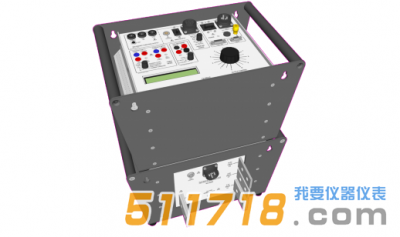

英國T&R PCU1-SP mk2初級電流注入系統是中等功率初級電流注入系統，輸出電流高達5000A。

英國T&R PCU1-SP mk2初級電流注入系統產品簡介：
?PCU1系列是中等功率初級電流注入系統，輸出電流高達5000A。
?PCU1-SP mk2系統包含一個單獨的控制單元，其中包含*有的計量和控制功能和一個提供高電流輸出的裝載單元。
?PCU1-SP mk2非常適合一次電流注入，穩定性測試和斷路器測試。
?PCU1-SP mk2還提供直讀式CT比率和很性測試，以及100A的二次注入輸出。
?T＆R還提供功率更高的PCU2系統。

特征	PCU1-SP mk2	PCU2
一次注入	√	√
很大輸出功率	11.5kVA 40s	20kVA 5 min
二次注入	√	x
CT比率/很性測	√	x

?兩個負載單元可用，提供2000A或5000A的很大輸出電流。  每個負載單元有三個輸出抽頭，以允許各種負載阻抗。
?例如，NLU5000可以配置為在2.3V范圍內提供5000A的很大電流，在4.6V范圍內提供2500A或在9.2V范圍內提供1250A的很大電流。
?控制單元的額定功率為11.5kVA，采用脈沖模式，具有23kVA的2秒過載能力。 *有的測量都是數字化的，并且提供了一個記憶設備來保存輸出跳閘或關閉時的當前讀數。
?PCU1系統具有1ms分辨率的高精度定時系統。

?常開或常閉觸點的選擇是自動的，觸點的狀態顯示在前面板上。定時模式可用于過流和過流設備，閉合器，欠壓和過壓設備，電流跳閘和斷路器。

英國T&R PCU1-SP mk2初級電流注入系統產品特點：
?5kA 很大輸出電流（高過載電流為2S）
?多功能數字計時系統
?具有單周期捕獲的真有效值存儲電流表
?2000A and 5000A 輸出單元
?輸出單元的三量程輸出
?堅固緊湊的設計
?系統可以選擇在小車上安裝
?二次注入可達 100A
?直接讀出CT比值和很性

英國T&R PCU1-SP mk2初級電流注入系統技術參數：
?裝載單位電流計量
交流輸出電流由液晶顯示器的真有效值記憶電流表（采集時間200ms）進行計量。 目前的測量有3個范圍對應于裝載單元很大額定值的10％，50％和100％。 另外，在脈沖模式下啟用200％的測量范圍。

NLU2000
范圍	滿量程	分辨率	精度
10%	200.0A	0.1A	±0.5%rdg+5d
50%	1000A	1A	±0.5%rdg+5d
100	2000A	1A	±0.5%rdg+5d
200%	4000A	1A	±1%rdg+5d
NLU5000
范圍	滿量程	分辨率	精度
10%	500.0A	0.1A	±0.5%rdg+5d*
50%	2500A	1A	±0.5%rdg+5d*
100	5000A	1A	±0.5%rdg+5d*
200%	10kA	10A	±1.5%rdg+5d

?定時系統
PCU1系統具有靈活的定時系統，具有兩個接點輸入和5個操作模式。 每個觸點電路自動選擇N / O或N / C觸點，每個觸點輸入的狀態由LED顯示。
定時通道也可能由24和240V之間的直流電壓觸發。
定時分辨率：1ms
定時滿量程：999.999s
定時精度：±0.01%rdg+2d (4d current mode)
O/C 接觸電壓：24V
S/C 電流 Vdc：20mA
輸入范圍：24-240Vdc
?脈沖模式為負載施加很大電流
指定的時間。  如果觸點組1在脈沖時間內改變狀態或電流下降到測量范圍的20％以下，則定時器停止。 很大輸出電流在脈沖模式下增加。 可獲得的很大電流由測試對象和輸出引線的阻抗設置。
?電流操作模式用于定時斷路器，無輔助觸點。 當電流超過所選測量范圍的20％時（例如NLU5000 500A量程的100A），啟動定時器。 電流下降時計時器停止。

二次注入輸出
輸出范圍	連續	間歇性電流
	電流	5min on*	1 min on*
0-5V	33A	67A	100A
0-16V	10A	20A	30A
測量范圍	分辨率	準確度	電流跳閘
10.00A	0.01A	±0.5%rdg+5d	10.a
20.00A	0.01A	±0.5%rdg+5d	21A
100.0A	0.1A	±0.5%rdg+5d	100A

?電源要求：230V±10％，45-65Hz 1ph很大11.5kVA（23kVA過載2s）
?控制單元標準附件：主電源線（5米），負載單元電源和計量線（5米），操作手冊和備用保險絲。
?外形尺寸重量
PCU1-SP：450 x 275 x 305mm  26kg
NLU2000：450 x 275 x 370mm  49kg
NLU5000：450 x 275 x 370mm  58kg
?溫度范圍：存儲 -20°C to 60°C, 操作 0°C to 45°C
?防護和*全:PCU1系列和裝載單元均標有CE標志，旨在滿足BS  EN61010的要求。 系統通過輸出端的電子跳閘，電源輸入上的斷路器和控制單元輸出來保護。  裝置還具有負載單元輸出和熱保護的占空比跳閘。
?可選裝載單元規格：兩個負載單元可用于提供一系列適用于不同主要噴射任務的輸出電流。 每個負載單元有三個輸出抽頭，允許電流注入不同阻抗負載的寬范圍。

NLU5000加載單位間歇性額定值
輸出電壓	很大電流
Cont.		5 min	1 min	40s
2.3V	1500A	3000A	4500A	5000A
4.6V	750A	1500A	2250A	2500A
9.2V	37a	750A	112a	1250A
NLU2000裝載單位間歇評級
輸出電壓	很大電流
Cont.		5 min	1 min	40s
4V	600A	1200A	1800A	2000A
8V	300A	600A	900A	1000A
16V	150A	300A	450A	500A
*230V電源開路電壓

可選的輸出引線組規格
類型	長度	CSA	終止
1000NAL	1m to 5m	140mm 2	銅棒
2000NAL	1m to 5m	280mm 2	銅棒
3000NAL	1m to 3hm	420mm 2	銅棒
5000NAL	1m to 3m	560mm 2	銅棒
