美國Prostat PRS-801重錘式表面電阻測量儀具有電阻測量范圍廣，測量精度高，測量方法符合ESD標準和常規工業標準，是測量電阻值的理想工具。

美國Prostat PRS-801重錘式表面電阻測量儀產品簡介：

Prostat PRS-801電阻測量儀能準確的測量物體電阻值在0.1 Ω到2.0x10^14 Ω范圍之間的電阻，在這個量程內的測量誤差為±5%。它具有電阻測量范圍廣，測量精度高，測量方法符合ESD標準和常規工業標準，是測量電阻值的理想工具。PRS-801電阻測量儀內置微處理器，能夠控制其測量過程，自動選擇測試電阻值量程，選擇測試電壓，計算測量時間并由顯示屏顯示當前狀態。它具有全自動模式，手動模式或自/手動切換模式。

Prostat PRS-801電阻測量儀的獨特之處在于它能夠把多達80個測量數據記錄并儲存在內部非易失性存儲器中，以及可以通過軟件，把數據存儲器中的數據傳輸到Windows或 Excel電子表格中便于分析和備份。

Prostat PRS-801電阻測量儀之所以可以提供準確的電阻測量值是因為，在測量過程中，它能夠每秒迅速獲取并處理幾千個測量數據，對這些數據進行求平均計算，獲得一組8個連續并且相互數值誤差在5%以內的數據。這一組數據的平均值作為測量顯示結果。實驗室測得的數據顯示，通常，被測物測量結果在1Ω以下的容許誤差小于5%，在1.0Ω到1.0x10^12Ω之間的容許誤差在0.5%之內。被測物測量結果在1.0x10^12 到2.0x10^14 Ω之間，使用屏蔽導線進行測量誤差小于5%，操作員使用的不同的導線和測量方式，獲得的測量數據與實驗室參考數據zui大會有 的誤差(容許誤差<40%)。PRS-801電阻測量儀設計精良，操作簡便，對于準確的ESD監測以及一般的電阻值測量和設備的檢驗有非常大的用處。

美國Prostat PRS-801重錘式表面電阻測量儀產品特點：

可準確地測量大量程的電阻： 0.1 Ω to 2.0x10 ^14 Ω，其標準的測量精度為： <±5%，*大量程為：2.0x10^14 Ω

對于低阻值的測量，可提供0.1 mV to 9.99 V 可變的測量電壓

對于國內外業界或ESD標準規定的高阻值的測量，可提供10 V和100V恒定的測量電壓

自動控制所測量的電阻范圍

自動選擇測量用的電壓

自動調節的充電周期 以確保獲得準確的測量

儀器內存可存放80筆測量數據

可將測量數據分批或單筆的下載至Excel格式文檔

測量快速、靈活

美國Prostat PRS-801重錘式表面電阻測量儀技術參數：

測量范圍：電阻值測量范圍為小于(<)0.1Ω (1.0E-1Ω) 到 200 TΩ (2.0E+14 Ω)。根據S11.11標準，使用同心環電*夾具，可以測量zui大為2.0E+15 Ω/Sq (歐姆/平方米) 的電阻率。

測量電壓：

自動模式默認參數：使用<0.01~10 v電壓測量1.0E-1 ~1.0E+4 Ω范圍電阻使用10和100 V 10 v ± <0.2 v 1.0E+4 ~ 1.0E+6 Ω范圍電阻，穩定電壓測量: 100 v ± <2.0 v 1.0E+6 ~ 2.0E+14Ω范圍電阻

手動模式參數：使用<0.01 ~ 10 v電壓測量1.0E-1 ~ 1.0E+5 Ω范圍電阻10 v ± <0.2 v電壓測量1.0E+3 ~ 1.0E+9 Ω范圍電阻100v ±<2.0 v電壓測量2.0E+5 ~ 2.0E+14Ω范圍電阻

準確度: 總體精度: + <5% (工作環境：23oF 和 30% Rh).

具體電阻值測量范圍允許誤差：

1.0E-1 到 1.0E+1Ω: ±5% 校正測量導線電阻

1.0E+1 到 1.0E+12Ω: ± 2.0% (使用10英尺的測量導線)

1.0E+12 到2.0E+14Ω: ±40% 或± 101/ 4，接地，使用屏蔽導線

顯示器：多功能2-5/8” x 1-5/8”液晶顯示屏，數字高度為0.5"。用3-1/2位在十進制計數法顯示測量數據，或用1.0EXX 在科學計數法顯示測量數據。十進制計數法顯示數據時的單位指示符有：Ω, KΩ, MΩ, GΩ 和 TΩ。包括19段模擬量程(1-10 zui小讀數為0.5)和x1, x10, & x100 乘數因子。數據計數寄存器(0 -80)。測量時間計時器(以秒為單位)，或在手控模式下計時獲得穩定數據的時間。顯示HOLD ，BATTERY 狀態，MIN ，MAX ，AVGREC 和測試電壓(<10，10，或 100 V)指示符。

LED指示器：14 位可變色LED 指示器，從<103 到>1014 ?？梢栽赟ETUP 模式下改變示器的顏色(紅色，綠色，黃色，或者無色/關閉)。

計時存儲器：計時范圍為0~99秒，以秒為單位進行計時(由LCD顯示)。數據計數寄存器可以標記zui多80個數據點(按RESET鍵后由MEM #顯示)。

RS-232 輸出端口：Digital format: Exponential Power followed by Integer.

響應&測量：測量從>0.1歐姆到<1.0E06歐姆的反應時間為：<2.0 秒。

時間：測量從0.1歐姆到1.0E12歐姆的平均時間為2.5秒。測量從0.1 歐姆到10E+12 歐姆電阻時，根據ESD S11.11標準計算測量時間為7.5 秒，測量>1.0E+12歐姆以上電阻值時設定的測量時間為15.0+以上。PRS-801 Resistance System40

電源：兩節9V直流堿性電池?？梢猿掷m25使用時間。

尺寸：4.0" 寬 x 6.0" 長 x 2.0" 高

重量：22 盎司，含電池

開路電流(I)：在100 V電壓下小于(<)4mA

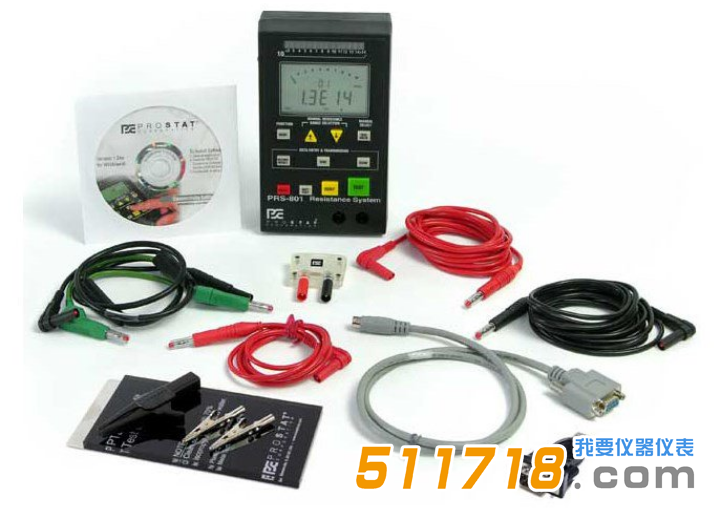

美國Prostat PRS-801重錘式表面電阻測量儀配置清單：

PRS-801 電阻測量儀

PRS-800LB 10英尺測量線 - 黑色

PRS-800LR 10英尺測量線 - 紅色

PRS-801CIC 電腦輸入電纜

PRS-801SSL 屏蔽感應線

PRS-801TVL 耐電壓測試導線

PRS-801CC 并聯校準

PTB-915 測試基座板

PRS-801CON USB 2.0 to RS232 串行 DB9 接口

PRS-801BC 黑色牛頭狀的高功率夾子

PSI-870MAC 2只金屬鱷魚夾

用戶手冊
